貼片電容，電解電容，陶瓷電容器供應商陶瓷電容的溫度系數代碼的含義是一個常見的問題，這些代碼表示在一定的范圍內，電容容值隨溫度的變化而變化規律。理解這些代碼首先要知道代碼所遵循的標準和等級分類。這些代碼主要被分為國際電工技術委員會（IEC）和美國電子工業聯合會（EIA）標準。[敏感詞]是兩種不同等級的分類和定義。
關于溫度等級的分類的理解，可以參考溫度系數的詳細參數。
根據一類等級EIA-RS-198標準

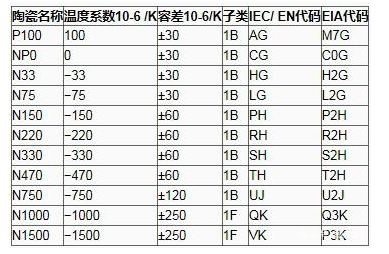

一類等級IEC/EN 60384-8/21 和 EIA-RS-198
根據上面的表可以看出，一個“NP0”電容和“C0G”電容的漂移都為0，容差都為±30 ppm/K；一個“N1500” 電容和“P3K”電容的漂移都為1500 ppm/K，最大容差都為±250 ppm/°C。
請注意IEC和EIA標準的電容代碼為工業電容代碼，這不同于軍用電容代碼。
二類等級參照EIA RS-198標準
舉個列子，一個代碼為Z5U的電容工作溫度范圍為+10 °C 到 +85 °C，容差為+22% 到 56%；一個X7R的電容的工作溫度為55 °C 到 +125 °C，容差為±15%。
[敏感詞]是一些常見二類等級的工作溫度和容差參數：
X8R (55/+150, ΔC/C0 = ±15%)
X7R (55/+125 °C, ΔC/C0 = ±15%)
X6R (55/+105 °C, ΔC/C0 = ±15%)
X5R (55/+85 °C, ΔC/C0 = ±15%)
X7S (55/+125, ΔC/C0 = ±22%)
Z5U (+10/+85 °C, ΔC/C0 = +22/56%)
Y5V (30/+85 °C, ΔC/C0 = +22/82%)

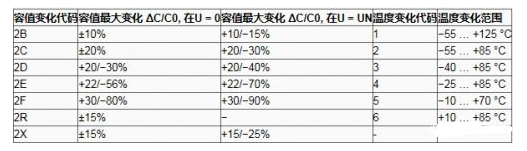

二類等級參照IEC/EN 60384-9/22標準
在一些情況下，EIA代碼跟IEC/EN代碼可以對應起來的，可能會有些微小的變化，但一般可以接受。[敏感詞]是一些對用：
X7R 與2X1相關
Z5U 與2E6相關
Y5V 與2F4相似；區別： Y5V （ΔC/C0 = +30/80%），2F4（ΔC/C0 = +30/80%）
X7S 與2C1相似；區別： X7S （ΔC/C0 = ±20%），2C1 （ΔC/C0 = ±22%）
X8R 沒有相似的 IEC/EN 代碼。
